Los intercambiadores de calor de superficie rascada (SSHE, por sus siglas en inglés) se utilizan ampliamente para aplicaciones complicadas de transferencia térmica, como la evaporación de lodos y digestato, donde la incrustación es un problema.
La Serie HRS Unicus está diseñada específicamente para proporcionar la mejora en la transferencia de calor de un SSHE tradicional, pero con diseños adaptados para una amplia variedad de aplicaciones de residuos y lodos.
La Serie HRS Unicus aplica un mecanismo patentado de rascado de acero inoxidable, que se mueve hidráulicamente hacia adelante y hacia atrás dentro de cada tubo interior. Este movimiento realiza dos funciones clave: minimiza el posible ensuciamiento, manteniendo limpia la pared del tubo y crea turbulencia dentro del producto.
Combinadas, ambas acciones aumentan la transferencia térmica en el producto, creando un proceso altamente eficiente, ideal para productos extremadamente viscosos y con alta tendencia a la suciedad.
Debido a que la velocidad de los rascadores puede controlarse por separado, a la vez que hemos desarrollado varios diseños de rascadores para distintos productos, la acción de la Serie Unicus y la velocidad de los rascadores pueden optimizarse para cada producto. La Serie Unicus ha demostrado ser especialmente útil en el tratamiento del digestato procedente de procesos de digestión anaeróbica, donde la textura y la consistencia son características desafiantes.

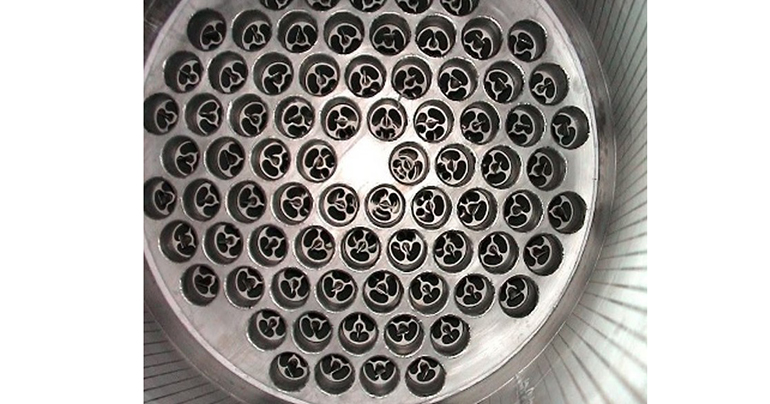

Cada unidad de la Serie Unicus consta de tres elementos: un cilindro hidráulico y unidad de potencia, una cámara de separación para garantizar la higiene y mantener la separación del producto respecto al motor, y el propio intercambiador de calor. El intercambiador consta de varios tubos, y cada uno de ellos contiene una varilla de acero inoxidable a la que se ajustan los elementos rascadores adecuados.
Utilizando una gama de materiales que incluye Teflón y PEEK (polieter éter cetona), estos proporcionan diferentes configuraciones de geometría interna según la aplicación, como rascadores de 120° para partículas grandes y rascadores de 360° para fluidos viscosos sin partículas.
La gama estándar de modelos Unicus para usos medioambientales proporciona áreas de transferencia de calor de 0,7 a 10 m², con diseños más grandes de hasta 120 m² para usos específicos. La Serie Unicus es totalmente escalable mediante el aumento del diámetro de la camisa y la adición de tubos interiores (hasta 80 en una sola carcasa).
Sellos especialmente diseñados separan los tubos internos de la cámara de separación y, al igual que los rascadores, están adaptados a la aplicación del producto. Estos sellos evitan fugas de lodo o digestato.

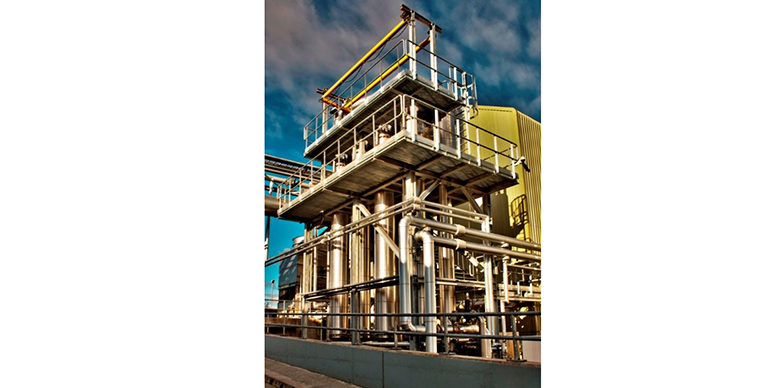

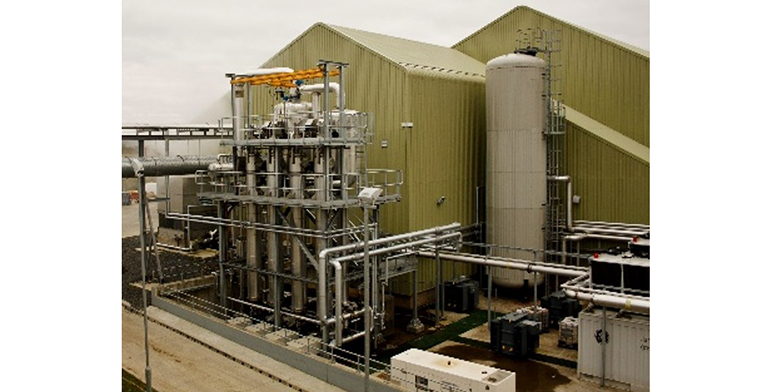

La Serie Unicus es ideal para aplicaciones de evaporación, donde prevenir la suciedad es fundamental. Por ello, HRS ha desarrollado una versión específica de la Serie Unicus, para su uso en unidades de evaporación donde se requiere reducción de volumen del producto.
La acción de rascado mantiene limpias las superficies de transferencia térmica, de modo que los evaporadores Unicus concentran producto a un nivel inalcanzable con tecnologías tradicionales. Los evaporadores Unicus pueden utilizarse en configuraciones de múltiple efecto o en combinación con recompresión mecánica de vapor, cuando resulte adecuado.
|
