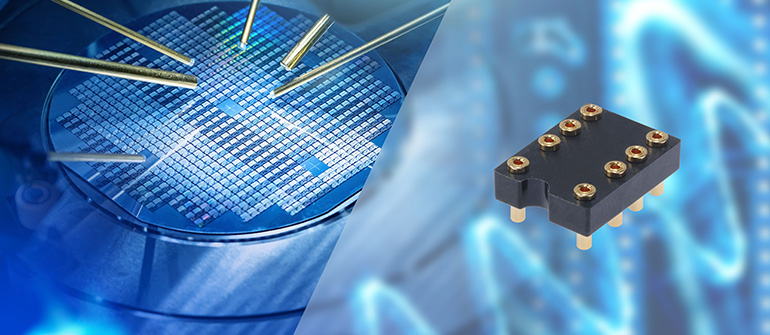

OMRON Electronic Components Europe ha presentado sus zócalos de montaje superficial P6K, especialmente diseñados para relés de inserción G6K en placas de circuito impreso.
Estos zócalos facilitan la inserción del relé durante el ensamblaje y la extracción para tareas de mantenimiento o reparación.
Los relés de la serie G6K de OMRON, cuya tensión de la bobina es de 3V a 24V CC, se utilizan en maquinaria industrial, sistemas de inspección, instrumentos de prueba, equipamiento de oficina, placas de telecomunicaciones y equipos de seguridad. Los relés compactos de 6,5mm × 10mm × 5mm de altura se suministran en diversos encapsulados, como la versión para inserción con patillas rectas y dos opciones para montaje superficial con terminales orientados hacia el interior o el exterior.
Los nuevos zócalos P6K de montaje superficial se utilizan con la versión del G6K con terminales de inserción, lo cual facilita la inserción de los relés sin necesidad de soldadura durante la fabricación de la placa. Los zócalos se pueden colocar sobre la placa y soldar por reflujo al mismo tiempo que otros componentes utilizando equipamiento estándar para montaje superficial.
Los terminales se pueden soldar a “pads” de soldadura convencionales, por lo que reducen la complejidad y el coste de la placa de circuito impreso y eliminan los orificios metalizados. También agilizan el ensamblaje en la placa al suprimir la aplicación de pasta en las patillas, la soldadura por ola o la soldadura a mano fuera de línea.
Si hay que sustituir un relé, el zócalo P6K permite extraerlo rápidamente sin desoldadura, lo cual facilita la reparación y el funcionamiento se restablece con rapidez. Los relés se pueden sustituir sobre el terreno si es preciso ya que se necesitan muy pocas herramientas.
El diseño del zócalo garantiza una baja resistencia de contacto con las patillas del relé cuando se insertan, confirmada en 30mΩ según las pruebas estándar. La durabilidad también está asegurada ya que no se registró un aumento de la resistencia tras 50 ciclos de inserción/extracción.
Los zócalos pueden soportar una corriente máxima de hasta 1A por contacto con una resistencia de aislamiento de 1000MΩ (mín. a 500V CC) y funcionar con una temperatura ambiente de -40°C a 85°C.
|
